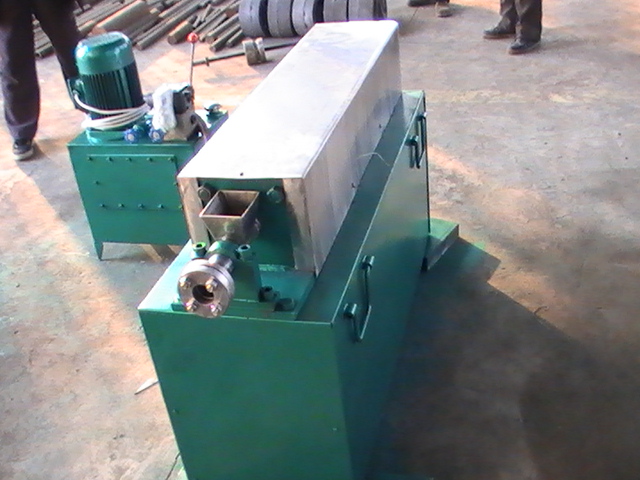

液压(柱塞)式挤条机
ZYDJ系列自动压料单螺杆挤条机
发布时间:2014-05-12
ZYDJ系列自动压料单螺杆挤条机

自动压料单螺杆挤条机 是我公司总工 韩志坚 先生将 30 多年从事机械设计制造经历与在催化剂行业多年管理设备经验相结合的结晶。单螺杆挤条机借鉴了美国进口挤出机挤出力大、操作简单、皮实耐用、工作效率高的优点,结合我国催化剂行业物料的特点和工人操作各方面的因素研制出的,非常适合目前催化剂载体的挤出成型工艺。

ZYDJ 系列单螺杆挤条机基本结构分为基座、减速机(电机)、变频器、齿轮箱、压料箱、挤出筒及机头(模板)。其工作原理是将物料加到料斗中,压料箱中一对相对旋转的压料器将物料强行压入旋转的螺杆上(无需人工捣料),螺杆将物料送至机头,经过模板挤出即可。本挤条机挤出螺杆的螺距是从后向前逐渐缩小的,这样其前端模板部位挤出力最大,以保证物料的顺利挤出。本机设有断料螺钉,防止螺杆上沾满物料,同时在挤出筒衬套内层与物料接触部位沿挤出筒纵向有一圈沟槽,可防止物料打滑不前。挤条机在工作时由于摩擦等其挤出筒要发热,且越靠近模板越热,甚至能将物料碳化,导致变频器过负荷断电。本机在整个挤出筒内设有循环水冷却系统(在 ZYDJ - 127 及 150 上螺杆内部亦通水冷却),效果很好。挤条机型号参数如下:


项目

设备型号

外形尺寸 (长×宽×高, mm )

设备重量

电机功率

输出扭矩

生产效率

最小挤条直径

应用范围

单螺杆挤条机

微型挤条机

300 × 150 × 150

20kg

0.75



实验室用

ZYDJ-30

680 × 620 × 700

140kg

1.5kw

300Nm

2-10kg/h

0.7mm

实验室用

ZYDJ-40

800 × 765 × 1050

200kg

2.2kw

420Nm

10-30kg/h

0.7mm

实验室及小规模生产

ZYDJ-100

1690 × 1170 × 1250

880kg

11-22kw

2100-3600Nm

75-150kg/h

0.8mm

中等规模生产

ZYDJ-127

2130 × 1480 × 1415

2100kg

37-45kw

7300-9000Nm

120-150kg/h

1.0mm

大规模生产

ZYDJ-150

2490 × 1675 × 1465

3100kg

55-75kw

10500-14500Nm

150-400kg/h

1.2mm

大规模生产

双螺杆挤条机

SJW-120



900

15-22kw



100-200kg/h

1.0mm

大规模生产

SWJ-150



1200

22-45kw



150-300kg/h

1.0mm

大规模生产

SWJ-180



1500

30-60kw



200-500kg/h

1.2mm

大规模生产

滤饼挤条机

DLJ-200

1680*600*750

450kg

5.5kw

1360Nm

1000L/h

3~8mm

大规模生产
